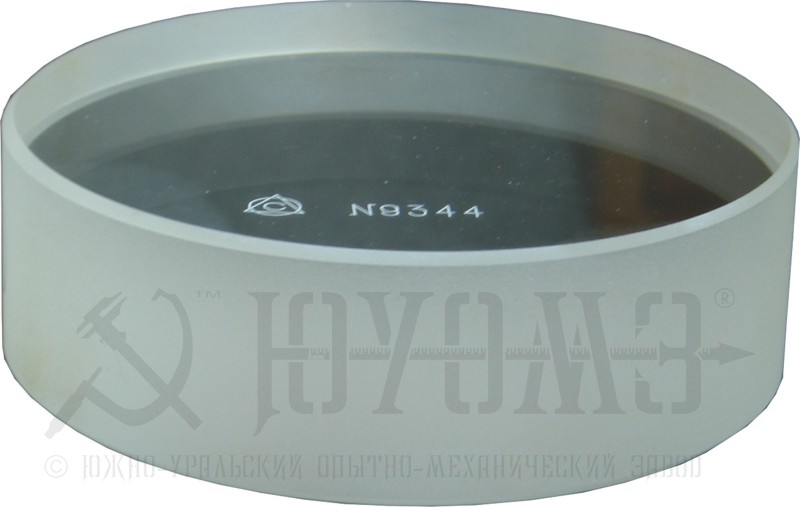

Плоские стеклянные пластины тип ПИ (ГОСТ 2923-75)

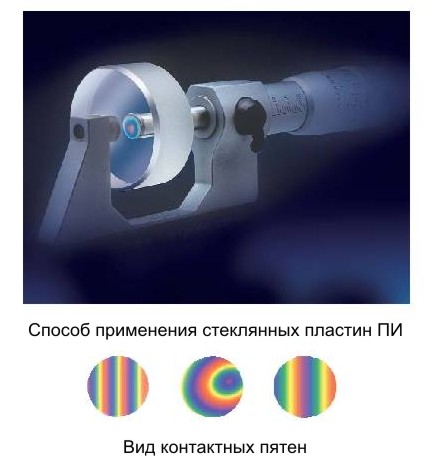

Пластины плоские стеклянные ПИ 60, ПИ 80, ПИ 100, ПИ 120. В зависимости от назначения устанавливаются два типа плоских стеклянных пластин: нижние и верхние. Нижние (опорные) пластины применяются для притирания к ним плоскопараллельных концевых мер длины при интерференционных измерениях, а также для поверки плоскостности измерительных поверхностей концевых мер, калибров, измерительных приборов и инструментов. Верхние пластины применяются для измерения плоскопараллельных концевых мер длины техническим интерференционным методом. Нижние пластины выпускаются диаметром 60, 80, 100 и 120 мм. В зависимости от диаметра пластины обозначают: ПИ 60, ПИ 80, ПИ 100, ПИ 120. Верхние пластины выпускаются только диаметром 60 мм . Пластины обозначаются ПИ 60 верхние.

Обозначение плоских стеклянных пластин ПИ высотой 60 мм при заказе: Пластины ПИ 60 ГОСТ 2923-75 Технические характеристики:

Обозначение пластин	Диаметр, мм	Высота, мм	Отклонение рабочих поверхностей от плоскостности, мм не более	Класс точности
ПИ 60	60±2	20	0,09	2
ПИ 80	80±2	25	0,09	2
ПИ 100	100±2	25	0,09	2
ПИ 120	120±2	30	0,12	2
