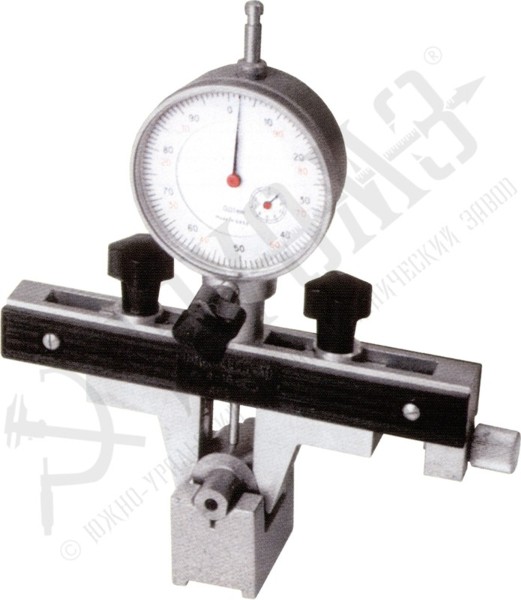

Зубомеры смещения Модель 23500, 23600, 23700, 23800 (ГОСТ 4446-81)
|
Зубомеры смещения предназначены для определения положения исходного контура относительно наружного диаметра цилиндрических зубчатых колёс внешнего зацепления
Выпускаются четырех типоразмеров
Обозначение зубомера смещения с модулем измерямых колес 2-10 при заказе: Зубомер смещения Модель 23500 ГОСТ 4446-81
Технические характеристики:
| Параметр | Тип М1* Модель 23500 | Тип М2* Модель 23600 | Тип М3* Модель 23700 | Тип М4* Модель 23800 |
| Модуль изм колёс, мм |
2-10 |
4-16 |
10-28 |
22-50 |
| Цена деления отсчетного устройства, мм |
0,01 |
0,01 |
0,01 |
0,01 |
| Диапазон показаний, мм |
0-10 |
0-10 |
0-10 |
0-10 |
| Погрешность, мм: - класса АВ - класса В |
0,009 0,012 |
0,01 0,016 |
– 0,016 |
– 0,022 |
| * Все зубомеры смещения комплектуются приспособлением для настройки содержащим набор установочных роликов и отсчётным устройством (индикатором ИЧ-10) |
